富凌DZB300系列變頻器在多功能驗布機上的應用

富凌DZB300系列變頻器在多功能驗布機上的應用

一、概述

驗布機是服裝行業生產前對棉、毛、麻、絲綢、化纖等特大幅面、雙幅和單幅布進行檢測的一套必備的專用設備。

隨著中國加入WTO，國內紡織品生產廠家與國際知名品牌服裝銷售公司的業務關系越來越緊密，同時服裝面料的質量問題及糾紛也愈來愈多，準確而可靠的服裝面料檢驗數據的提供，密切關系到紡織行業的命運，以及增強國際市場的競爭力。就需要利用驗布機，以適應WTO對紡織、印染行業的競爭，能夠準確的對服裝面料的質量，長度等數據進行檢驗，及時記錄布匹疵點、匹號，以信息齊全的驗布卷布檢驗報告單提供給客戶，這就極大的提高了產品的競爭力。

自動驗布機可以取代人工進行自動驗布并分等、開剪，對疵點打標簽。自動驗布機是依靠光源的反射及導光作用進行驗布的，靠終端控制系統工作的。被驗出的疵點在熒屏上即能顯示報告，速度快捷簡便，能適應高頻率疵點或很少發生的新疵點并具有記憶功能，可計算處理更多疵點.應用自動驗布機可對織物進行分級，并進行受檢織物疵點的統計記憶貯存的功能，自動驗布機使對織物的檢驗走向自動化的道路。

二、驗布機的變頻應用原理

在驗布卷布過程中，要求機械設備始終保持一定的張力，即線速度保持完全一致。實現布匹的無張力傳送，使布匹轉繞的松緊度一致。并且隨著布匹卷徑的變化，線速度始終保持不變。這就要求變頻器具有微張力的同步控制功能以保證運行速度的精準。

三、應用舉例

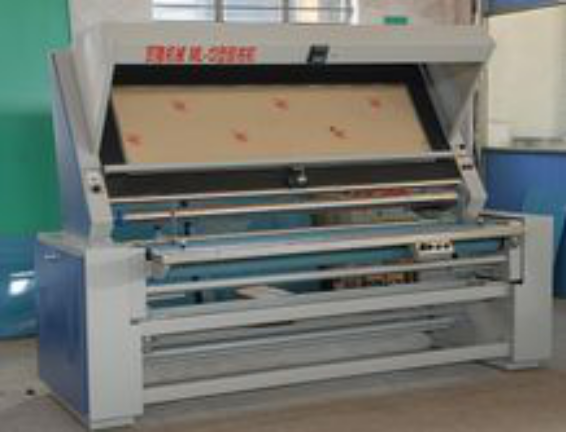

江蘇某紡織機械廠專業生產各種型號的驗布機，其中一種型號的自動驗布機上使用了2臺富凌DZB300系列變頻器。一臺作為收送布的主機，，一臺作為從機，2臺變頻器同步聯動分別控制收卷和放卷。主設定速度頻率由控制臺主電位器給定，從機加裝微調電位器以方便操作及調整。從機跟隨主機頻率，使從機收放卷速度同主機線速度保持一致。

四、接線與參數

1．接線圖

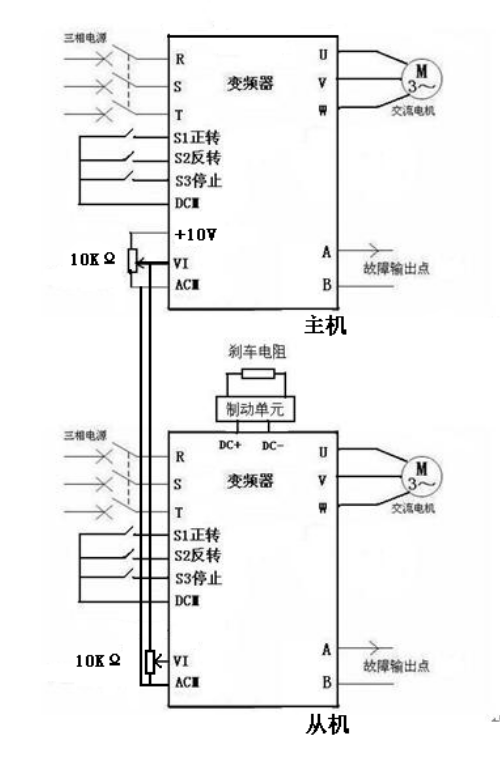

                             變頻器接線示意圖

2．主、從機變頻器的參數設置如下：

F0.01=1      運行指令端子控制

F0.03=1      頻率指令模擬量VI設定

F1.21=4.0    轉矩提升

F2.01=1      正轉運行

    F2.02=2      反轉運行

   F2.03=3      三線制運行控制

   F2.07=3      三線式控制

  F2.21=3      故障常開輸出

3．調試注意事項：

1）因為機器在運行中起停頻繁，在起停中張力桿必須始終調整保持在中間位置，從而保證布匹在任何時候均實現無張力收放布；

2）在收放布時，2臺變頻器的張力特性必須跟隨改變。否則當機器反轉時，無法正常運行。

3）面料傾斜，在驗布機上前進時出現“咬死”情況，這主要是由于驗布機的導布輥不平行所導致的，只要調整導布輥的平行度就可以解決。

4）卷布不整齊，這是由于卷布輥與導布輥不平行造成的，所以調整卷布輥與導布輥的平行度可以消除卷布不整齊的問題。

五、結束語

使用了富凌DZB300系列變頻器后，驗布機的基本功能：啟動、倒轉和制動裝置都得到了很好的運用，系統運行穩定。速度控制精度高，保證了布匹的無張力傳送。機械設備得到了簡化，提高了機器驗布質量。使得現代先進的變頻傳動技術在紡織物的檢驗中得到了成功的應用。
